Proteger la integridad de tus motores eléctricos, sistemas de transferencia y redes de distribución industrial ahora es más sencillo con un equipo electrónico de alta precisión diseñado para mitigar los efectos de las fallas eléctricas más críticas. Este relé supervisor de protección integral monitorea de forma constante las líneas trifásicas para desconectar la carga de manera oportuna ante fluctuaciones perjudiciales, evitando costosas reparaciones, paradas operativas no programadas y sobrecalentamientos destructivos en tus equipos esenciales. Gracias a sus perillas de ajuste frontal, permite una calibración exacta según los requerimientos técnicos de tu instalación, garantizando un entorno operativo seguro, robusto y de máxima durabilidad bajo estándares de calidad certificados.
Beneficios clave:
* Protección avanzada contra fallas críticas de energía incluyendo bajo voltaje, alto voltaje, pérdida de fase, fase invertida, desbalance de voltaje y corrimiento de frecuencia.

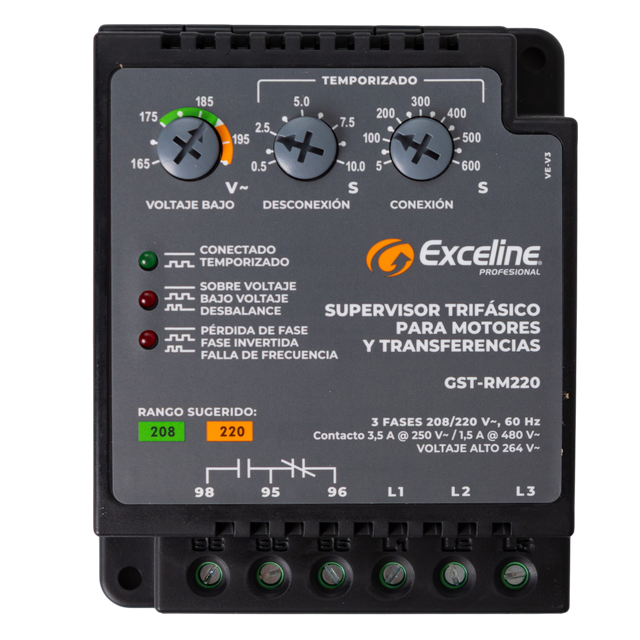

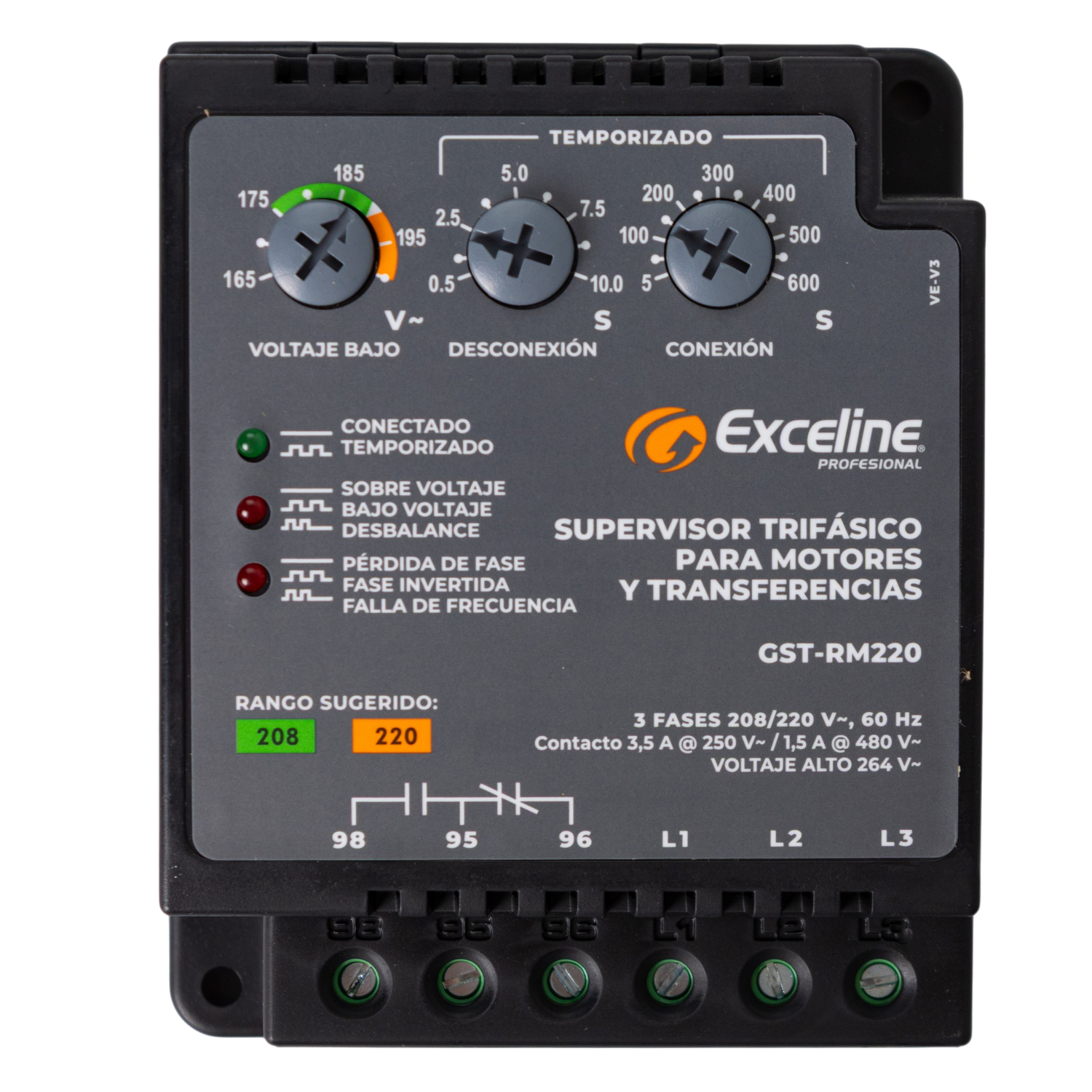

* Ajuste personalizado y preciso de parámetros clave mediante perillas analógicas frontales para voltaje bajo, temporizado de desconexión y temporizado de conexión.
* Diagnóstico visual inmediato del estado de la red eléctrica a través de indicadores LED de tres colores que señalizan condiciones normales, sobre/bajo voltaje, desbalance, pérdida de fase, inversión o fallas de frecuencia.

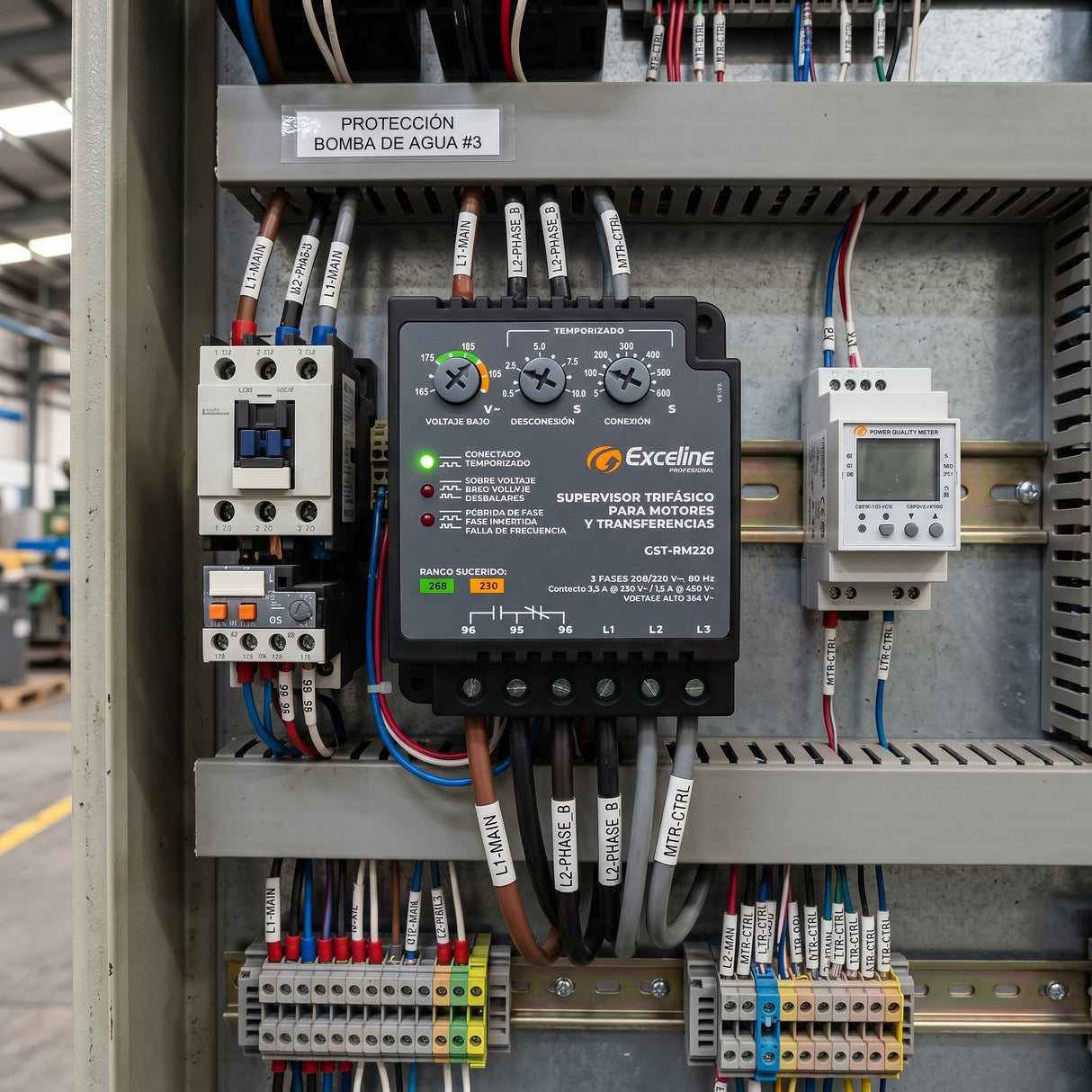

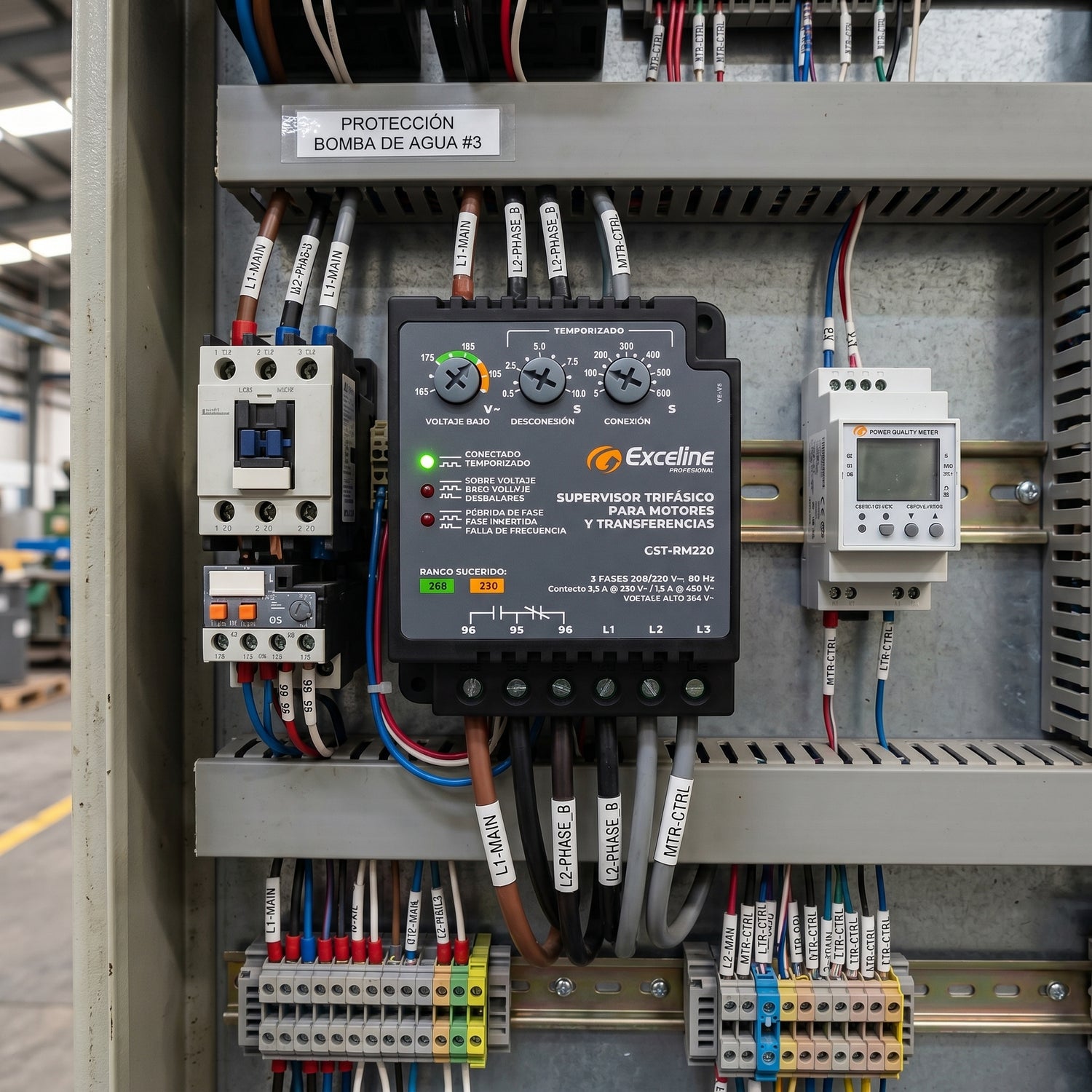

* Alta compatibilidad operativa optimizada para proteger motores trifásicos, sistemas de transferencia automática y tableros de distribución.

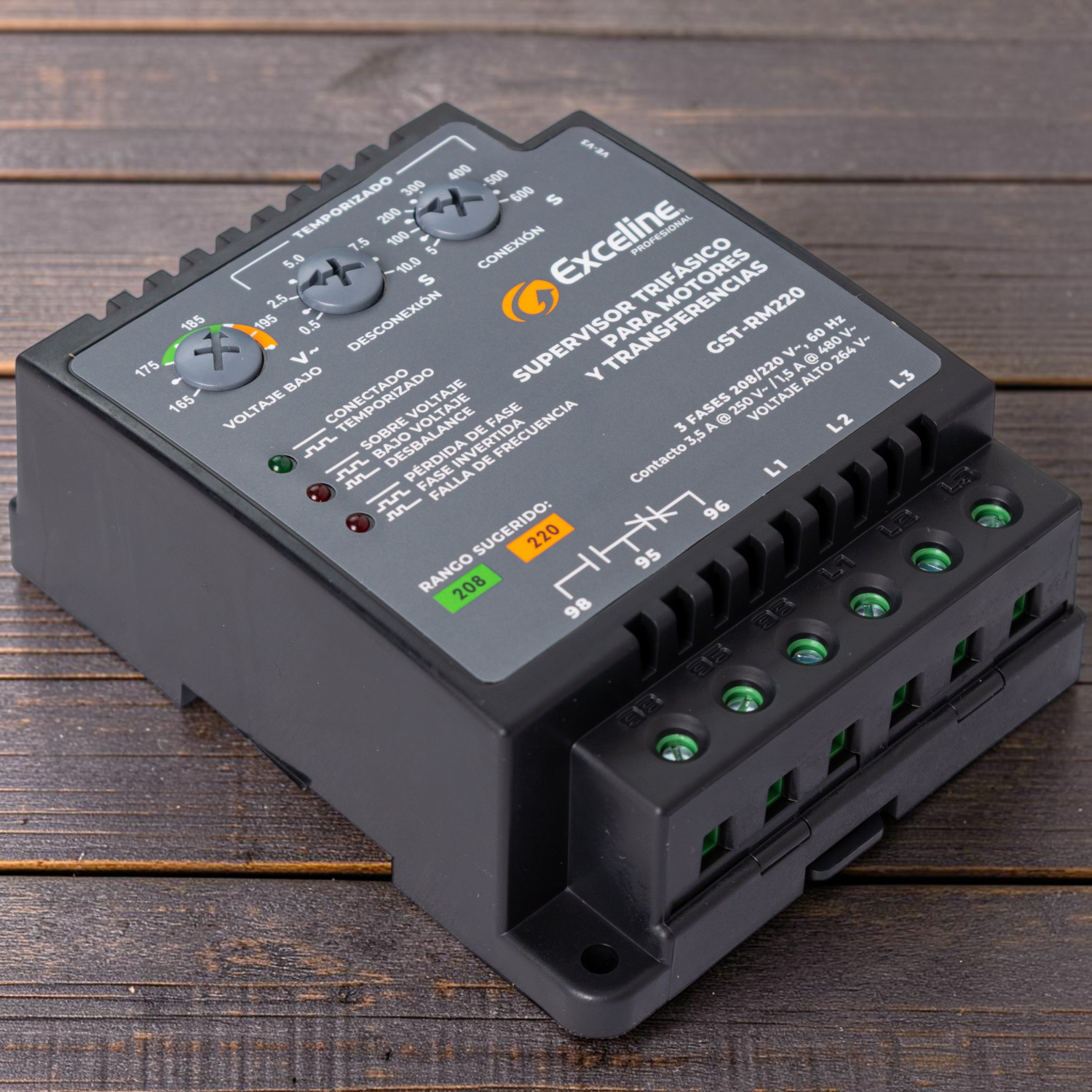

* Diseño robusto y compacto construido con materiales de alta resistencia mecánica y térmica aptos para montaje en riel simétrico o superficies planas.
* Garantía de calidad internacional respaldada por una fabricación bajo estrictas normas técnicas internacionales y locales.
Especificaciones técnicas:

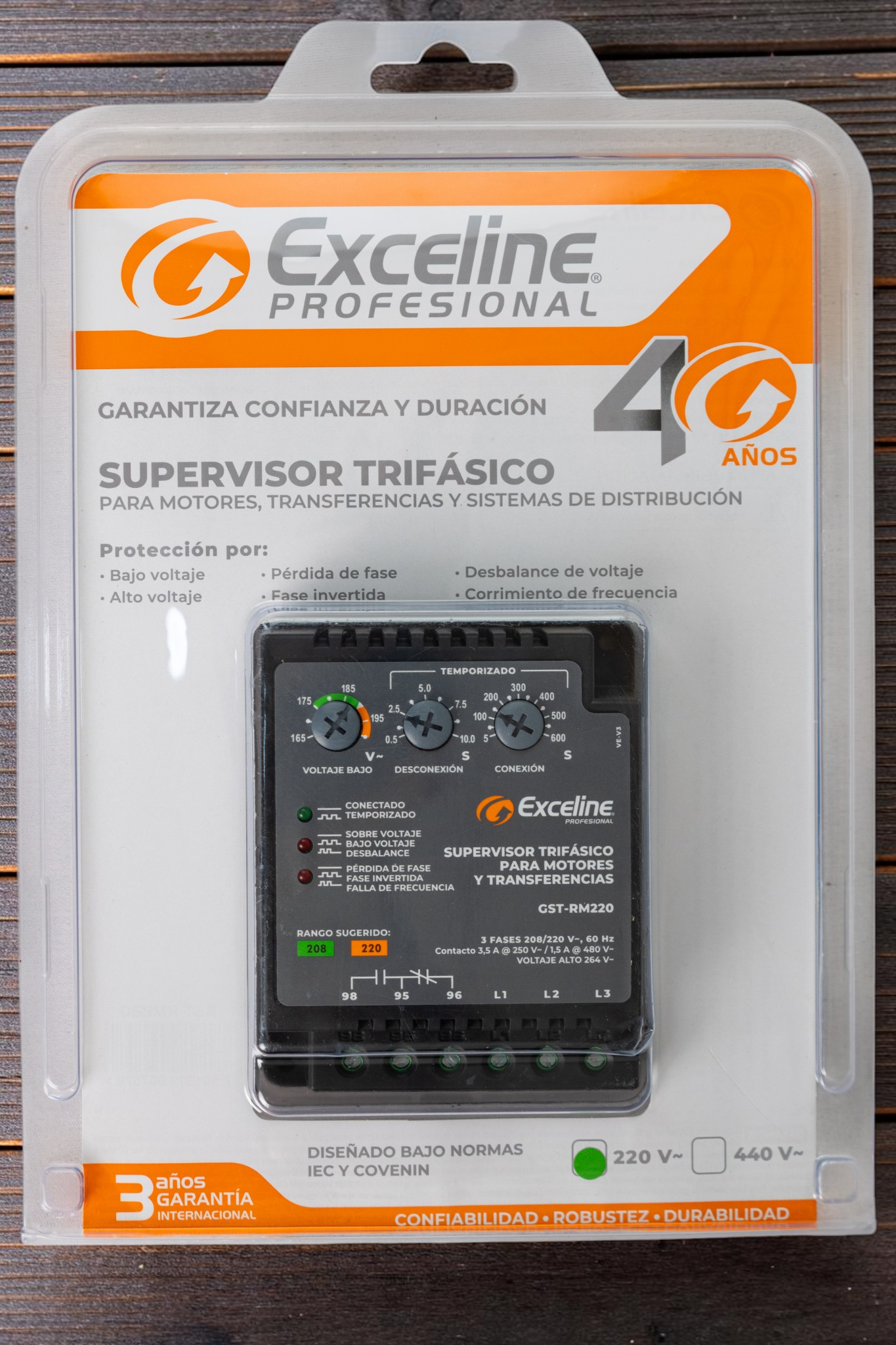

* Producto: Supervisor trifásico
* Marca: Exceline Profesional
* Modelo: GST-RM
* Código de artículo específico: GST-RM220
* Voltaje nominal: 208/220 V~
* Rango sugerido de operación: 208 V - 220 V~
* Rango ajustable de bajo voltaje: 165 - 200 V~
* Sobre voltaje permitido estático: 264 V~
* Voltaje máximo soportado: Alto voltaje 264 V~
* Frecuencia de la línea: 60 Hz
* Temporizado de desconexión ajustable: De 0.5 a 10 segundos
* Temporizado a la conexión ajustable: De 5 a 600 segundos
* Retardo por desconexión por fase invertida y fase perdida: 0.5 segundos
* Pérdida de fase de voltaje: Dispara por encima del 33%, restaura por debajo del 28%
* Desbalance de voltaje admitido: Entrada más o menos 8%, Salida más o menos 6%
* Corrimiento de frecuencia admitido: Entrada más o menos 3% fn, Salida más o menos 2% fn
* Secuencias de fase detectadas: Secuencias ABC_Normal, CBA_Invertida

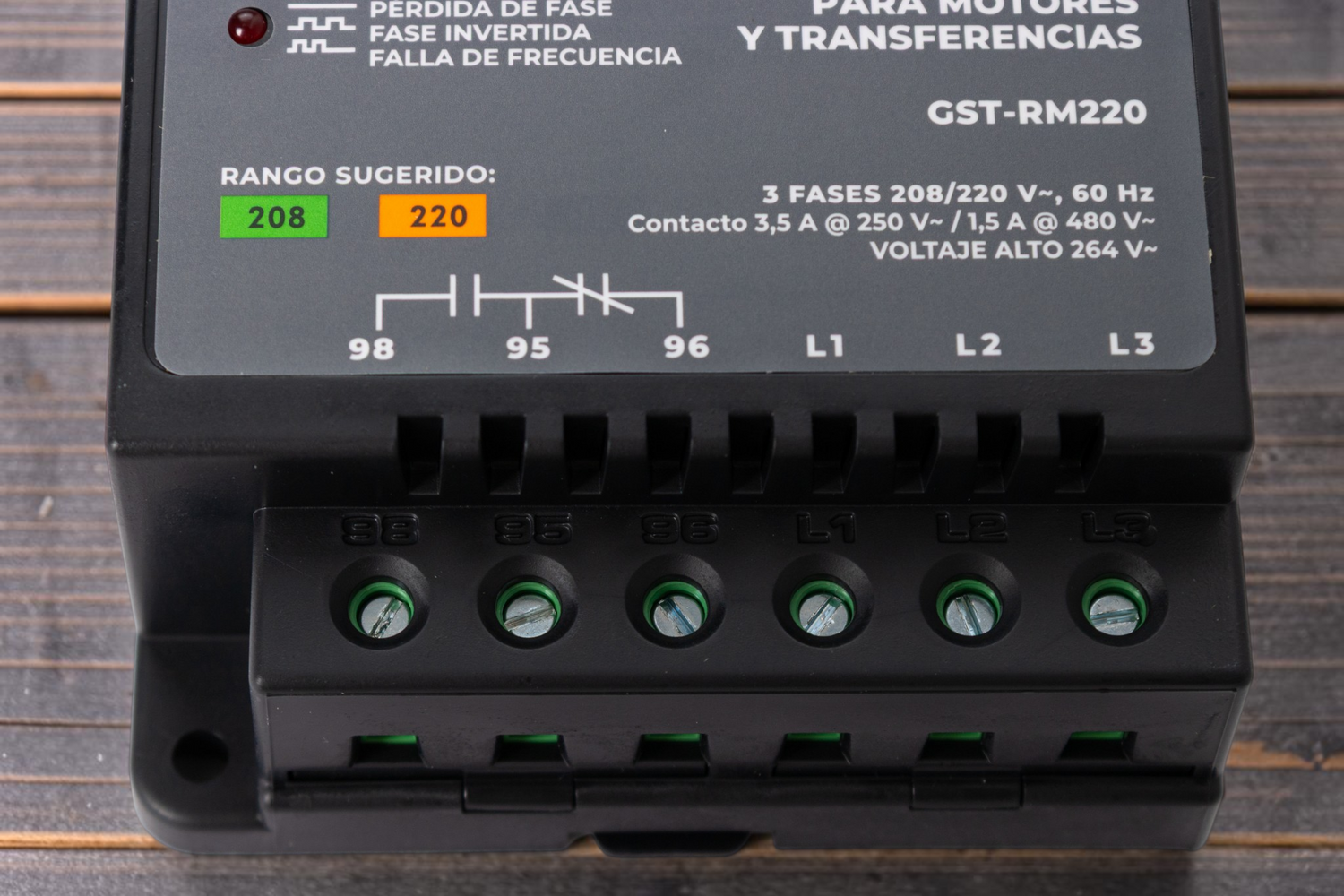

* Capacidad de los contactos del relé SPDT: 3.5 A @ 250 V~ / 1.5 A @ 480 V~
* Rango de cableado admitido: De 12 a 24 AWG
* Material de la carcasa: ABS y Nylon
* Temperatura ambiental límite de operación: -5 a +55 grados Celsius (23 a 131 grados Fahrenheit)
* Humedad relativa máxima de operación: 85%
* Dimensiones del equipo: 80 mm x 100 mm x 38 mm
* Normas de diseño: Diseñado bajo normas IEC y COVENIN

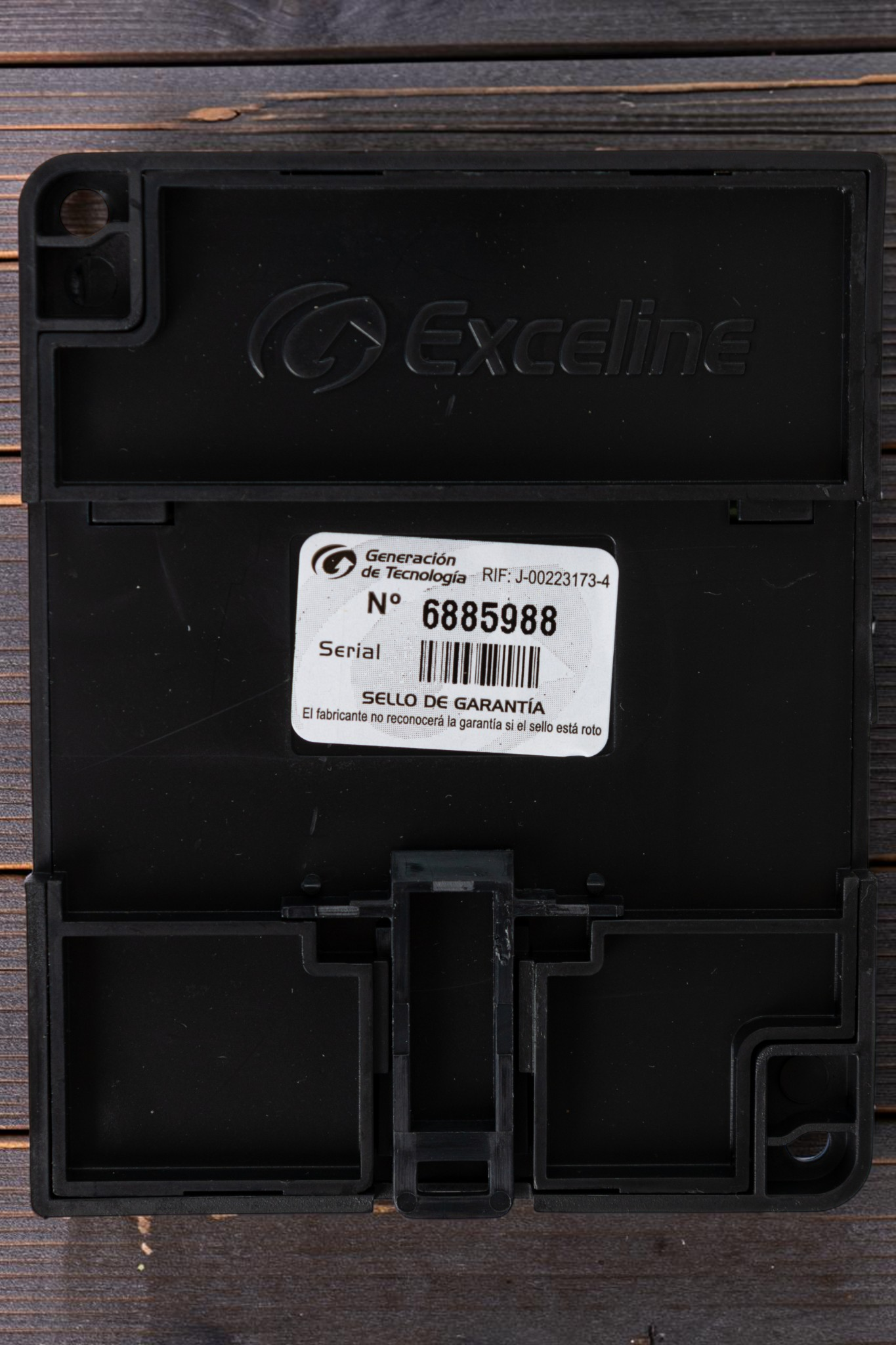

* Certificación industrial: Generación de Tecnología, R.I.F. J-00233173-4
* Código de barras: 7591919007578
* Garantía comercial: 3 años de garantía internacional

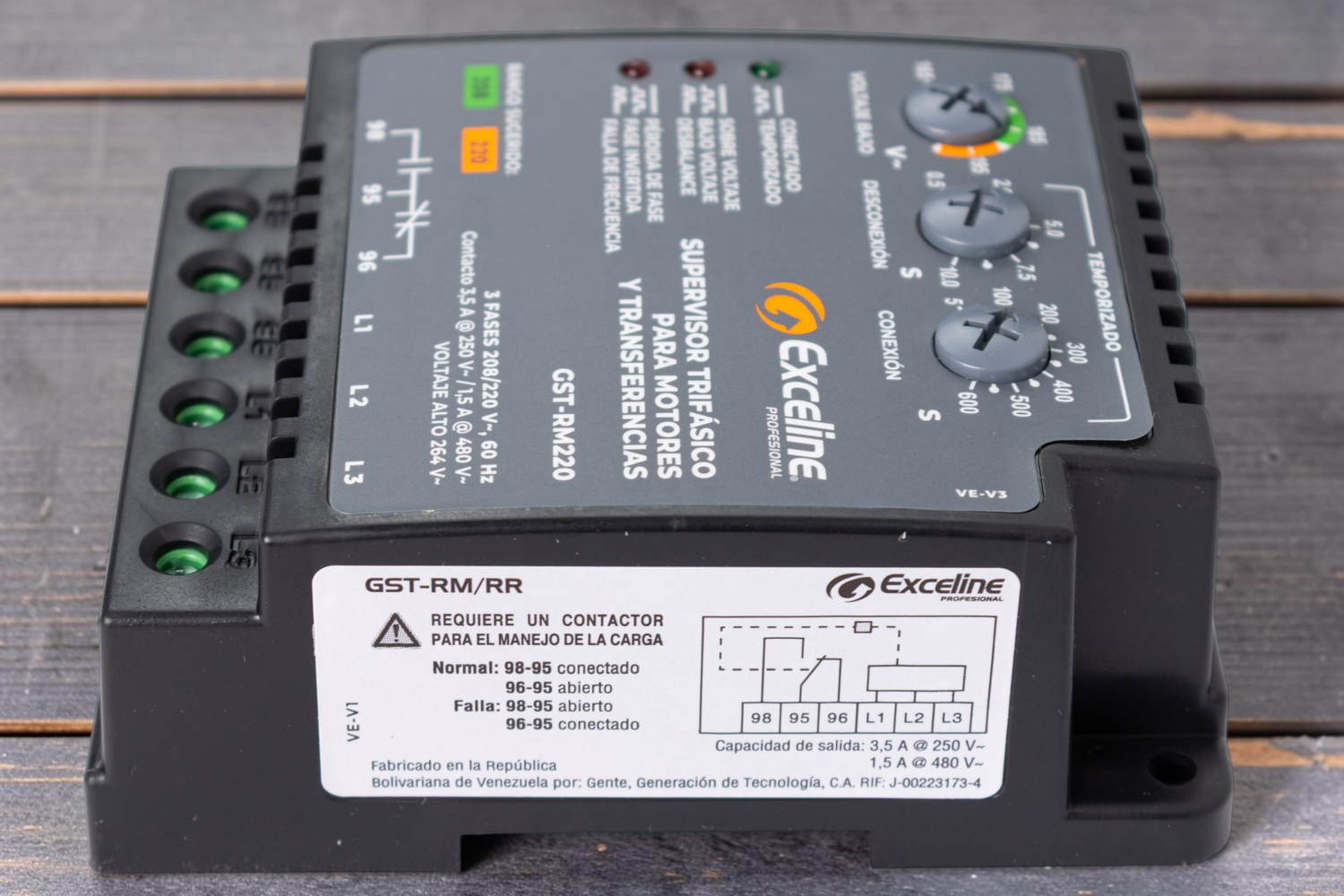

* Requerimiento de instalación obligatorio: Requiere de un contactor para el manejo de la carga (no incluido)
* Peso:
Preguntas frecuentes:
* Pregunta: ¿Este supervisor trifásico puede manejar directamente la corriente de un motor eléctrico de alta potencia?
* Respuesta: No, la capacidad de los contactos internos del relé es de control (3.5 A a 250 V~ / 1.5 A a 480 V~), por lo que se requiere obligatoriamente la instalación de un contactor adecuado para el manejo y conmutación de la carga de potencia.
* Pregunta: ¿Cuánto tiempo tarda el equipo en reconectar la maquinaria una vez que el voltaje regresa a sus niveles normales?
* Respuesta: El tiempo de reconexión es completamente ajustable por el usuario mediante la perilla frontal denominada "Conexión", permitiendo configurar un retardo de entre 5 y 600 segundos para asegurar la estabilidad de la red antes de reanudar la operación.
* Pregunta: ¿Qué tipo de fallas en la secuencia de las fases es capaz de detectar este dispositivo?
* Respuesta: El dispositivo detecta la condición de fase invertida evaluando las secuencias (actúa ante una secuencia CBA_Invertida y valida la secuencia ABC_Normal), además de disparar inmediatamente con un retardo fijo de 0.5 segundos si ocurre una pérdida total de fase o fase invertida.
